// 01 — KONČNI IZDELEK

Žarnica pod tvojim nadzorom

Žarnica je prek releja priključena na Raspberry Pi. Uporabnik odpre spletno stran na telefonu ali računalniku in pritisne gumb — Python skripta zazna zahtevek in sproži ali izklopi rele v realnem času.

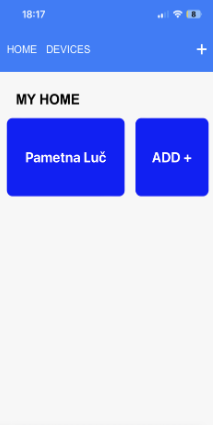

Prižig in ugasnitev žarnice prek brskalnika — lokalno gostovana spletna stran na Raspberry Pi

Upravljanje prek mobilne aplikacije RaspController brez spletnega vmesnika

PHP sprejme POST zahtevek in zažene Python skripto prek shell_exec

GPIO pin 21 kot izhod — high/low stanje direktno krmili rele

// 02 — KOMPONENTE

Kaj sestavlja sistem

Projekt združuje štiri fizične komponente in programski sklad — vsaka ima svojo vlogo v verigi od zahtevka do prižiga žarnice.

Raspberry Pi 3

Majhen računalnik z ARM procesorjem in GPIO pini. Gosti spletni strežnik Apache, izvaja Python skripte in komunicira z relejem prek GPIO pina 21.

Rele

Elektronsko stikalo, ki prek GPIO signala odpre ali zapre električni tok do žarnice. Raspberry Pi pošlje signal HIGH/LOW — rele reagira v milisekundah.

Žarnica

Navadna žarnica, priključena na rele. Pri izbiri je bilo potrebno upoštevati porabniški tok in moč, da preprečimo preobremenitev vezja.

SD Kartica

Pomnilniški medij z operacijskim sistemom Raspbian in vso programsko kodo. Naložena prek računalnika — enostavna zamenjava brez fizičnega posega v strojno opremo.

// 03 — PYTHON SKRIPTA

GPIO toggle v 10 vrsticah

Skripta bere trenutno stanje GPIO pina 21 in ga obrne — če je HIGH postane LOW in obratno. Zažene se prek PHP shell_exec ob vsakem kliku na gumb.

RPi.GPIO knjižnica za nadzor nad GPIO pini

BCM način naslavljanja pinov

Toggle logika — ista skripta za prižig in ugasitev

Zaženemo z SUDO privilegiji: sudo python3 main.py

PYTHON — main.py

import RPi.GPIO as GPIO
import time

GPIO.setmode(GPIO.BCM)
GPIO.setup(21, GPIO.OUT)

if GPIO.input(21):
    GPIO.output(21, GPIO.LOW)
else:
    GPIO.output(21, GPIO.HIGH)

// 04 — SPLETNA STRAN

Apache + PHP + lokalni strežnik

Na Raspberry Pi teče Apache strežnik, ki gosti PHP stran. Ko uporabnik pritisne gumb, se POST zahtevek pošlje na strežnik — PHP ga obdela in požene Python skripto prek shell_exec.

PHP — obdelava zahtevka

PHP

<?php
  if(isset($_POST['LED'])) {
    shell_exec(
      'python3 /home/car/main.py'
    );
  }
?>

// 05 — KAKO DELUJE

Od klika do prižiga

Celotna veriga od pritiska na gumb do prižiga žarnice poteka v manj kot sekundi — vse prek lokalnega omrežja.

Uporabnik odpre spletno stran

Apache strežnik na Raspberry Pi servira PHP stran prek lokalnega IP naslova (hostname -I).

Pritisk na gumb "Pametna Luč"

Brskalnik pošlje HTTP POST zahtevek na strežnik s parametrom LED.

PHP sprejme zahtevek

isset($_POST['LED']) je true — shell_exec zažene Python skripto z SUDO privilegiji.

Python toggle GPIO pin 21

Skripta prebere stanje pina — če HIGH postane LOW, če LOW postane HIGH.

Rele aktivira ali deaktivira žarnico

GPIO signal aktivira rele, ki odpre ali zapre električni tok do žarnice.

// 06 — TECH STACK

Tehnologije in orodja

Kombinacija strojne in programske opreme — od single-board računalnika do skriptnih jezikov in Unix orodij.

Raspberry Pi 3

Python 3

PHP 7

HTML5

CSS3

Apache 2

RPi.GPIO

PuTTY

WinSCP

Raspbian OS

// 07 — DOKUMENTACIJA

Dokumentacija projekta

Celotna projektna dokumentacija pokriva namen naloge, teoretični del, komponente, kodo in zaključke.

📄

1INF-Kastigar-Pametna_žarnicae.docx

Projektna dokumentacija — Pametna Žarnica, 2023
